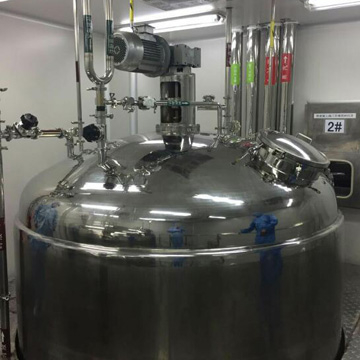

反應釜由釜體、釜蓋、夾套、攪拌器、傳動裝置、軸封裝置、支承等組成。攪拌裝置在高徑比較大時,可用多層攪拌槳葉,也可根據用戶的要求任意選配。釜壁外設置夾套,或在器內設置換熱面,也可通過外循環進行換熱。支承座有支承式或耳式支座等。轉速超過160轉以上宜使用齒輪減速機.開孔數量、規格或其它要求可根據用戶要求設計、制作。
反應釜的廣義理解即有物理或化學反應的不銹鋼容器,根據不同的工藝條件需求進行容器的結構設計與參數配置,設計條件、過程、檢驗及制造、驗收需依據相關技術標準,以實現工藝要求的加熱、蒸發、冷卻及低高速的混配反應功能。
反應釜材質一般有碳錳鋼、不銹鋼、鋯、鎳基(哈氏、蒙乃爾)合金及其它復合材料。反應釜可采用SUS304、SUS316L等不銹鋼材料制造。攪拌器有錨式、框式、槳式、渦輪式,刮板式,組合式,轉動機構可采用擺線針輪減速機、無級變速減速機或變頻調速等,可滿足各種物料的特殊反應要求。密封裝置可采用機械密封、填料密封等密封結構。加熱、冷卻可采用夾套、半管、盤管、米勒板等結構,加熱方式有:蒸汽、電加熱、導熱油,以滿足耐酸、耐高溫、耐磨損、抗腐蝕等不同工作環境的工藝需要。而且可根據用戶工藝要求進行設計、制造。
適用的范圍:適用于石油、化工、醫藥、冶金、科研、大專院校等部門進行高溫、高壓的化學反應試驗,用來完成水解、中和、結晶、蒸餾、蒸發、儲存、氫化、烴化、聚合、縮合、加熱混配、恒溫反應等工藝過程,對粘稠和顆粒的物質均能達到高攪拌的效果。
1.通常在常壓或低壓條件下采用填料密封,一般使用壓力小于2公斤。
2.在一般中等壓力或抽真空情況會采用機械密封,一般壓力為負壓或4公斤。
3.在高壓或介質揮發性高得情況下會采用磁力密封,一般壓力超過14公斤以上。除了磁力密封均采用水降溫外,其他密封形式在超過120度以上會增加冷卻水套。
參數 型號 | FY100 | FY200 | FY500 | FY1000 | FY1500 | FY2000 | FY2500 | FY3000 | FY4000 | FY5000 |
容積L | 100 | 200 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 |
公稱直徑mm | 500 | 600 | 800 | 1000 | 1200 | 1200 | 1400 | 1400 | 1500 | 1600 |
釜內公稱壓力MPa | 0.25-0.5 | 0.25-0.5 | 0.25-0.5 | 0.25-0.5 | 0.25-0.5 | 0.25-0.5 | 0.25-0.5 | 0.25-0.5 | 0.25-0.5 | 0.25-0.5 |
夾套公稱壓力MPa | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
電機功率KW | 1.1 | 1.5 | 2.2 | 4.0 | 4.0 | 4.0 | 5.5 | 5.5 | 5.5 | 7.5 |
攪拌轉速rpm | 37-200 | 37-200 | 37-200 | 37-200 | 37-200 | 37-200 | 37-200 | 37-200 | 37-200 | 37-200 |
