降膜蒸發是將料液自降膜蒸發器加熱室上管箱加入，經液體分布及成膜裝置，均勻分配到各換熱管內，在重力和真空誘導及氣流作用下，成均勻膜狀自上而下流動。流動過程中，被殼程加熱介質加熱汽化，產生的蒸汽與液相共同進入蒸發器的分離室，汽液經充分分離，蒸汽進入冷凝器冷凝(單效操作)或進入下一效蒸發器作為加熱介質，從而實現多效操作，液相則由分離室排出。
工作原理

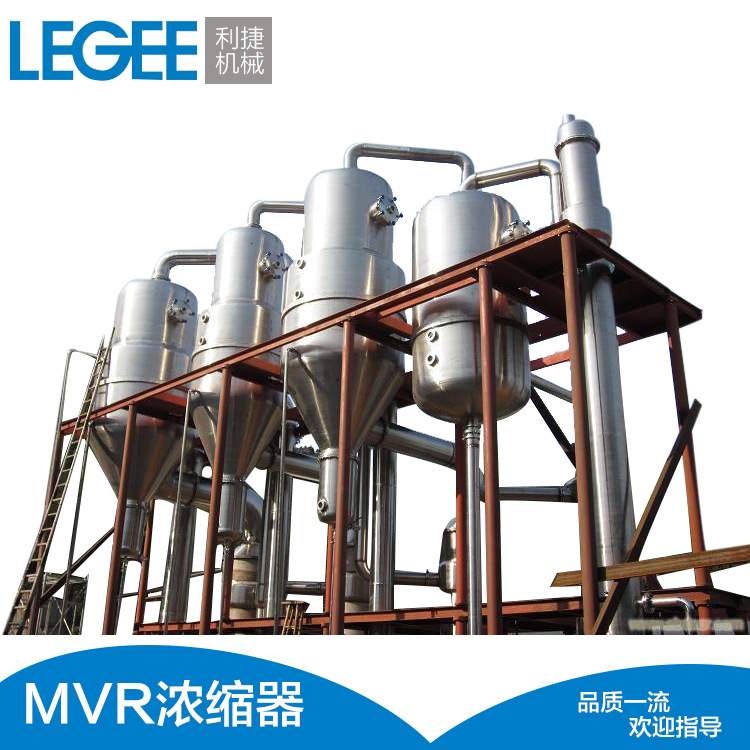

設備主體由Ⅰ、Ⅱ、Ⅲ效加熱器、分離器、熱壓泵、冷凝器、殺菌器、保溫管、料泵、水泵及儀表柜組成。本設備凡和物料接觸均用優質不銹鋼制作。
適用范圍
廣泛用于醫藥、食品、化工、輕工等行業的水或有機溶媒溶液的蒸發濃縮濃，并可廣泛用于以上行業的廢液處理。尤其是適用于熱敏性物料，該設備在真空低溫條件下進行連續操作，具有蒸發能力高、節能降耗、運行費用低、且能保證物料在蒸發過程中不變性。
工藝流程
工藝流程有順流(并流)、逆流、混流(錯流)、平流四種形式:
順流:
溶液和蒸汽流向相同，都由一效順序流到末效。原料液用泵送入一效，依靠各效間的壓差，自動流入下一效，完成液自末效(一般是在負壓下操作)用泵抽出。由于后一效的壓力低，溶液的沸點也低，溶液從前效進入后一效時會閃蒸部分水分，產生的二次汽也較多，由于后效的濃度較前效高、操作溫度低，往往第一效的傳熱系數比末效高很多。順流流程一般適宜處理在高濃度的情況下為熱敏性的物料。
逆流:
原料由泵從末效依次送入前效，完成液由一效排出，料液與蒸汽逆向流動。一般適宜處理粘度隨溫度和濃度變化較大的溶液，不易處理熱敏性物料。
混流:
是順逆流流程的結合，兼有順逆流的優點避其缺點，但操作復雜，要求自控程度很高。
平流:
各效都加料都出完成液，各效都有結晶析出，可及時分離結晶，一般用于飽和溶液的蒸發。
特點
(1)長徑比L/d=100~250;(2)傳熱系數k=1000~3000 千卡/(平方米*攝氏度*時);
(3)可處理濃度大、流動性差的物料;
(4)傳熱溫差較小，沒有液柱靜壓力影響。
降膜原理
降膜蒸發工藝，其原理如下圖所示。需蒸發的物料通過進料泵從降膜蒸發器頂部進入，走蒸發管內(管程)，物料通過布膜器以膜狀分布到換熱管內，物料在憑借引力流下管腔時被管外的蒸汽加熱，達到蒸發溫度后產生蒸發，物料連同二次蒸汽從管內流下以薄膜的形式蒸發。二次蒸汽被蒸汽壓縮機壓縮后，送入降膜加熱室殼程做為加熱蒸汽。降膜加熱室殼程有板塊，引導二次蒸汽，冷凝和排出不可以冷凝的氣體。 而在過程中把本身熱能經過管壁從外傳到管內蒸發中的物料，通過換熱后二次蒸汽冷凝成水排出降膜蒸發器外。
降膜蒸發系統的特點:
1) 降膜式蒸發器的料液是從蒸發器的頂部加入，在重力作用下沿管壁成膜狀下降，并在此過程中蒸發增濃，在其底部得到濃縮液。降膜式蒸發器可以蒸發濃度較高、粘度較大(例如在0.05~0.45Ns/m2范圍內)物料。
2) 由于溶液在單程型蒸發器中呈膜狀流動，傳熱系數較高。
3) 停留時間短，不易引起物料變質，適于處理熱敏性物料。
4) 液體滯留量小，降膜蒸發器可以根據能量供應、真空度、進料量、濃度等的變化而采取快速運作。近常數,
5) 由于工藝流體僅在重力作用下流動，而不是靠高溫差來推動，可以使用低溫差蒸發。
6) 降膜蒸發器適用于發泡性物料蒸發濃縮，由于料液在加熱管內成膜狀蒸發，即形成汽液分離，同時在效體底部，料液大部份即被抽走，只有少部份料液與所有二次蒸汽進入分離器強化分離，料液整過程沒有形成太大沖擊，避免了泡沫的形成。
該項目成套裝置是通過單效或多效強制循環蒸發器將來料的硫酸
銨稀溶液蒸發濃縮到一定的固含量，再經過結晶器結晶到離心機進行固液分離，離心后的母液返回到蒸發系統。
工藝特點：
1、 蒸發器采用強制循環蒸發器，適合于硫酸銨的蒸發結晶。
2、 可以實現單效或多效蒸發器切換運行。
3、 蒸發結晶工藝簡單，生產能夠自動、連續、穩定進行，生產效率高。
4、 并可根據客戶要求進行詳細設計
