產品特點:

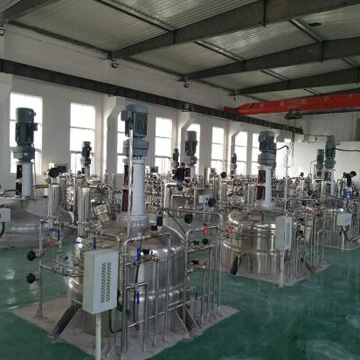

本系列產品是由三個發酵罐或三個以上發酵罐組成,多個發酵罐帶獨立的PLC,但帶一個觸摸屏,多個發酵罐安裝在一個平臺上,所有發酵罐可獨立工作,也可以同時工作。多個發酵罐的容積可以是相同的,也可以不同的,進行一級,二級,三級等發酵。采用上機械攪拌系統,攪拌器轉速無級可調,發酵溫度、PH、溶解氧(DO)、補料、消泡等參數自動控制,自動記錄、貯存、打印,設備具有穩定性好操作方便等特點。
適用范圍:
適用于科研院所、大專院校、企業及其微生物實驗室,是微生物發酵放大、優化以及生產工藝與菌種放大試驗理想的生產設備。
產品說明
型號 | Legee-F | |
工作容積 | 5-3000L | |
裝液參數 | 65-80% | |
材質 | 與料液接觸部分為SS316L, 其他部分為SS304 | |
表面光潔度 | 內表面拋光光潔度Ra0.28~Ra0.6um(機械拋光或鈍化處理或電解拋光) | |
壓力 | 1.罐內設計壓力:0.25Mpa,罐內使用壓力:0.2Mpa。 | |
攪拌方式 | 1.發酵罐攪拌系統采用SEW減速機。 | |
罐體配置 | 1.接種采用酒精火焰接種口。 | |
結構 | 落地式,三個發酵罐罐體及三個以上的帶一個控制屏或根據客戶要求(西門子PLC及觸摸屏等) | |
操作界面 | 可提供中英文界面 | |
系統主要配置及控制點 | ||
PH | 1.在線檢查與測量,數字化全自動控制 | |
DO | 1.在線檢查與測量、DO與轉速聯動控制。 | |
泡沫控制 | 1.自動控制與自動報警 | |
補料控制 | 1.手動控制與自動報警 | |
溫度控制 | 1.PID全數字化信號處理、數字化控制設置。 4.Pt 100Ω 溫度傳感器 | |
轉速 | 1.全自動控制設置。帶有自動報警功能。 | |
壓力 | 1. 帶壓力表,手動調節(標配) | |
空氣流量 | 1.轉子流量計,手動閥,手動調節(標配) | |
滅菌 | 1.通蒸汽可進行在位滅菌 | |
控制方式 | 采用西門子PLC,西門子10.4“彩色LCD觸摸屏和日泰程序 | |
電腦 | 1.配電腦組態網記錄功能(可選項) |
技術參數
參數 型號 | FJ0.1 | FJ0.2 | FJ0.5 | FJ1 | FJ2 | FJ5 | FJ10 | FJ20 | FJ50 |
容積L | 100 | 200 | 500 | 1000 | 2000 | 5000 | 10000 | 20000 | 50000 |
發酵罐直徑mm | 400 | 500 | 700 | 900 | 1200 | 1500 | 1800 | 2300 | 3100 |
發酵罐高mm | 2000 | 2300 | 2650 | 2900 | 3800 | 4480 | 5250 | 6550 | 8550 |
罐內壓力MPa | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
夾套壓力MPa | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 管0.3 | 管0.3 | 管0.3 |
攪拌槳片數 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
攪拌轉速rpm | 400 | 360 | 265 | 220 | 180 | 160 | 145 | 125 | 110 |
電機功率KW | 0.55 | 0.75 | 1.1 | 1.5 | 3 | 5.5 | 7.5 | 7.5 | 11 |
冷卻方式 | 夾套 | 夾套 | 夾套 | 夾套 | 夾套 | 夾套 | 列管式 | 列管式 | 列管式 |
